„Wenzhou Kinee Electrical Co., Ltd.“ yra viena patikimiausių elektros kintamosios srovės kontaktorių visos{2}}varios ritės gamintojų ir tiekėjų Kinijoje. Nuoširdžiai sveikiname jus čia, mūsų gamykloje, parduodant didmeninę elektros kintamosios srovės kontaktorių-vario ritę. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
Produkto pristatymas

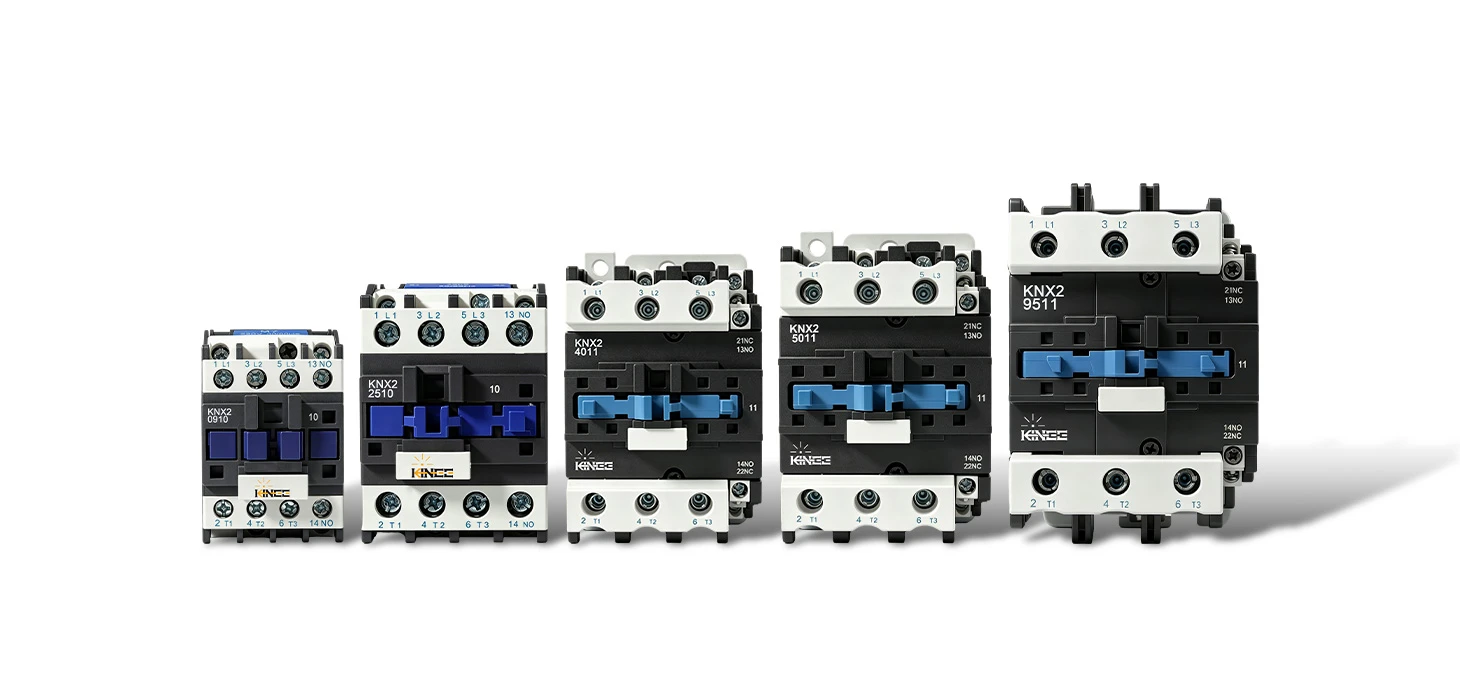

KINEE KNX2 serijos elektrinis kintamosios srovės kontaktorius Visi{1}}varinės ritės kintamosios srovės kontaktoriai pasižymi nauja išvaizda ir kompaktiška struktūra. Jie visų pirma naudojami dažnam kintamosios srovės variklių paleidimui ir valdymui, grandinių nuotoliniam prijungimui ir atjungimui, taip pat gali būti derinami su atitinkamomis šiluminės perkrovos relėmis, kartu su elektros kintamosios srovės kontaktoriaus All-varia rite, kad susidarytų elektromagnetiniai starteriai.
Elektros kintamosios srovės kontaktoriaus visų{0}}varinė ritė užtikrina patikimą veikimą ir ilgą tarnavimo laiką. Atitinka standartus: IEC 60947-1, IEC 60947-4-1, Elektros kintamosios srovės kontaktorius Visas varinis ritė.
Techniniai parametrai
|
Prekė |
KNX2-09(Z) |
KNX2-12(Z) |
KNX2-18(Z) |
KNX2-25(Z) |
KNX2-32(Z) |
||
|
Rėmo laipsnisa |
09~12 |
18 |
25 |
32 |
|||
|
Vardinė impulsų atsparumo įtampa Uimp (kV) |
8 |
||||||
|
Vardinė pareiga |
Aštuonių valandų darbo diena, nepertraukiama darbo diena, trumpa{1}} darbo diena, darbo diena su pertraukomis (apkrovos koeficientas 40 %) |
||||||
|
Vardinis ribotas trumpasis{0}}grandinės srovės Iq (kA) |
50 (400V) |
||||||
|
Lanko atstumas (mm) |
10 |
||||||
|
Ribinė varža (Ω) |
0.05 |
||||||
|
Atitinkamas saugiklio tipas |
gG20 |
gG32 |
gG40 |
gG50 |
|||
|
Atitinkanti saugiklio vardinė srovė (A) |
20 |
32 |
40 |
50 |
|||
|
Koordinavimo tipas |
Tipo „2“ koordinavimas |
||||||
|
Atitinkamas šiluminės perkrovos relės modelis |
NR2-25 |
NR2-25,36 |
|||||
|
Pagalbinės grandinės parametrai |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Pagalbinėje grandinėje naudojamo saugiklio tipas |
gG10 |
||||||
|
AC ritė |
50 Hz |
Paėmimas{0}}(VA) |
Mažesnis arba lygus 70 |
Mažesnis arba lygus 70 |
Mažesnis arba lygus 70 |
Mažiau arba lygus 110 |
Mažiau arba lygus 110 |
|
Laikyti (VA) |
Mažiau arba lygus 9 |
Mažiau arba lygus 9 |
Mažiau arba lygus 9,5 |
Mažiau arba lygus 14 |
Mažiau arba lygus 14 |
||
|
Galia (W) |
1.8~2.7 |
1.8~2.7 |
3~4 |
3~4 |
3~4 |
||
|
DC ritė |
Galia (W) |
Mažiau arba lygus 9 |
Mažiau arba lygus 9 |
Mažiau arba lygus 11 |
Mažiau arba lygus 11 |
Mažiau arba lygus 11 |
|
|
Valdymo kilpa Uimp (kV) |
6 |
||||||
|
Judėjimo diapazonas |
Įtampa-: (85 % ~ 110 %) Us; Išleidimo įtampa: kintamoji įtampa (20% ~ 75%) JAV, DC (10% ~ 75%) |
||||||
|
Prekė |
KNX2-40(Z) |
KNX2-50(Z) |
KNX2-65(Z) |
KNX2-80(Z) |
KNX2-95(Z) |
||
|
Rėmo laipsnisa |
40~65 |
80~95 |
|||||
|
Vardinė impulsų atsparumo įtampa Uimp (kV) |
8 |
||||||
|
Vardinė pareiga |
Aštuonių valandų darbo diena, nepertraukiama darbo diena, trumpa{1}} darbo diena, darbo diena su pertraukomis (apkrovos koeficientas 40 %) |
||||||
|
Vardinis ribotas trumpasis{0}}grandinės srovės Iq (kA) |
50 (400V) |
||||||
|
Lanko atstumas (mm) |
12 |
||||||
|
Ribinė varža (Ω) |
0.05 |
||||||
|
Atitinkamas saugiklio tipas |
gG63 |
gG80 |
gG125 |
||||
|
Atitinkanti saugiklio vardinė srovė (A) |
63 |
80 |
125 |
||||
|
Koordinavimo tipas |
Tipo „2“ koordinavimas |
||||||
|
Atitinkamas šiluminės perkrovos relės modelis |
NR2-93 |
||||||
|
Pagalbinės grandinės parametrai |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Pagalbinėje grandinėje naudojamo saugiklio tipas |
gG10 |
||||||
|
AC ritė |
50 Hz |
Paėmimas{0}}(VA) |
Mažesnis arba lygus 300 |
Mažesnis arba lygus 300 |
Mažesnis arba lygus 300 |
Mažesnis arba lygus 300 |
Mažesnis arba lygus 300 |
|
Laikyti (VA) |
Mažesnis arba lygus 45 |
Mažesnis arba lygus 45 |
Mažesnis arba lygus 45 |
Mažiau arba lygus 57 |
Mažiau arba lygus 57 |
||
|
Galia (W) |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
||
|
DC ritė |
Galia (W) |
Mažesnis arba lygus 22 |
Mažesnis arba lygus 22 |
Mažesnis arba lygus 22 |
Mažesnis arba lygus 22 |
Mažesnis arba lygus 22 |
|
|
Valdymo kilpa Uimp (kV) |
6 |
||||||
|
Judėjimo diapazonas |
Įtampa-: (85 % ~ 110 %) Us; Išleidimo įtampa: kintamoji įtampa (20% ~ 75%) JAV, DC (10% ~ 75%) |
||||||
"a" Tos pačios rėmo klasės kontaktoriai reiškia kontaktorius, kurių išoriniai matmenys ir vidinė struktūra yra vienodi, tik kai kurie matmenys skiriasi, bet skiriasi vardinės darbinės srovės; pavyzdžiui, KNX2-40 ir KNX2-65 yra tos pačios rėmo klasės (40~65) kontaktoriai.
